מכשיר למדידת עוצמת עקיפה



מסילת אלומיניום ארוכה

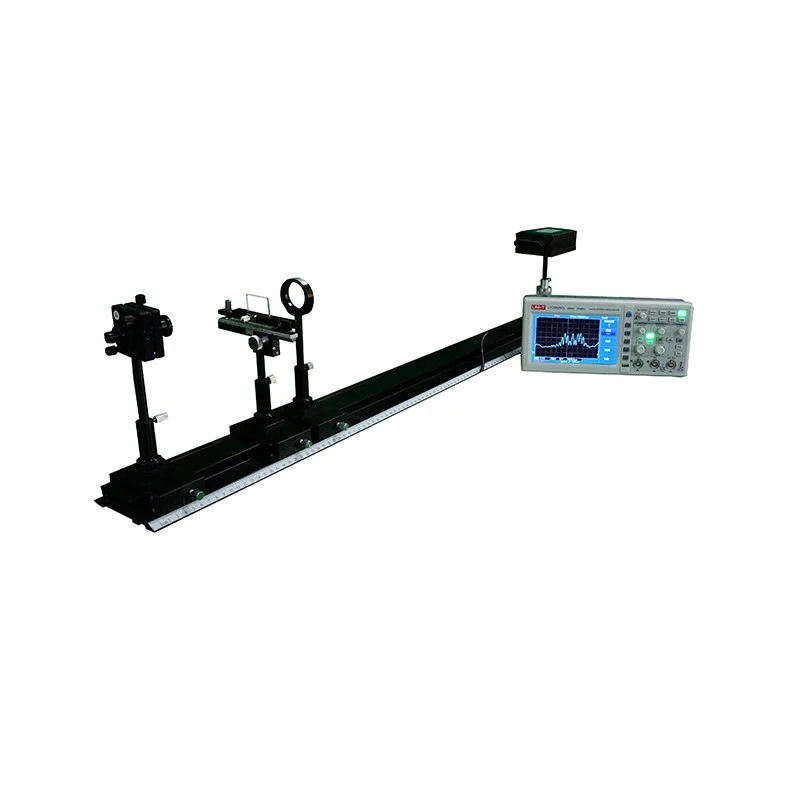

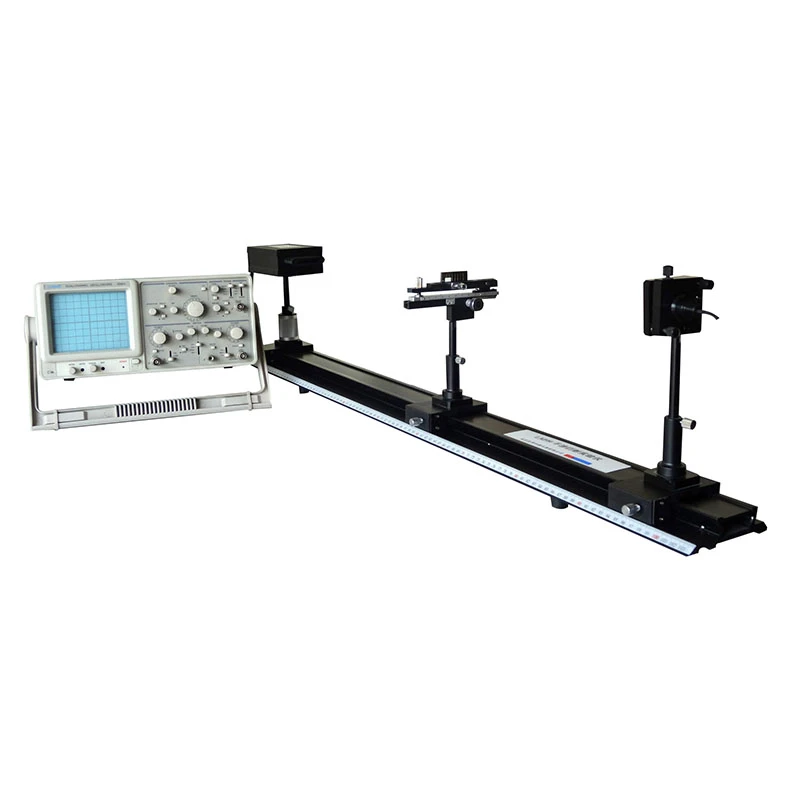

מנגנון מדידת עוצמת הדיפרקציה הזה כולל מסילת אלומיניום בגודל 100 ס"מ עם ציפוי מט שחור כדי למזער את השתקפות האור והפרעות במהלך ניסויים. המערכת כוללת שלושה קרונות נעים: שניים נעים לאורך ציר בודד, בעוד אחד נע בשלושה כיוונים. מקור האור הוא דיודת לייזר 650 ננומטר עם חיי שירות ארוכים וכוללת עדשה גלילית. ניתן לכוונן את מיקום הלייזר בשני כיוונים, וגם עוצמת האור מתכווננת. הגלאי הוא חיישן חלוקת אור CCD ליניארי עם 2,700 אלמנטים רגישים לאור. טווח התגובה הספקטרלית שלו הוא 0.3 עד 0.9 מיקרומטר, והרזולוציה המרחבית היא 11 מיקרומטר. מכשיר זה מספק נתוני עוצמת עקיפה מדויקים ביותר.

מנגנון מדידת עוצמת הדיפרקציה הזה מציע שני יתרונות עיקריים. ראשית, בהשוואה למערכות CCD שטח, הוא מציג את עקומת חלוקת עוצמת האור המלאה, ומאפשרת לתלמידים לצפות לא רק בשוליים בהירים וכהים, אלא גם בצורת העקומה המלאה ברזולוציה גבוהה ופרטים עדינים. שנית, בהשוואה למערכות פוטודיודות סרוקות מכנית, הוא לוכד את כל התפלגות העוצמה באופן מיידי מבלי להזדקק לתנועה מכנית.

ניתן לכוונן את מחזיק הסורג בשלושה כיוונים: הטיה, שמאלה-ימינה ולמעלה-למטה. טווח הכוונון השמאלי-ימני הוא 70 מ"מ, עם דיוק מיקום של 0.1 מ"מ באמצעות סולם ורנייר. המהדק כולל מנגנון ריפוד להגנה על הסורגים. המערכת מאוד-ידידותית למשתמש.

מכשיר למדידת עוצמת הדיפרקציה הזה כולל סט סורג משולב עם 7 קבוצות ו-14 תבניות, כולל חריץ יחיד, חוט יחיד, חריץ כפול, חריץ משולש, ארבעה-חריצים וחמש-חריצים. התוצאות מוצגות על אוסילוסקופ, ואין צורך בחדר חושך. המערכת יכולה לשמש גם לניסויים אופטיים נוספים. כמות ההזמנה המינימלית היא יחידה אחת, וניתן לשלב דגמים שונים בהזמנה אחת. בדיקת צד שלישי- נתמכת. המטרה שלנו היא לתמוך בחינוך לפיזיקה ברחבי העולם. מכשיר זה זכה גם בפרס בתחרות מכשירי הוראה ארצית.
