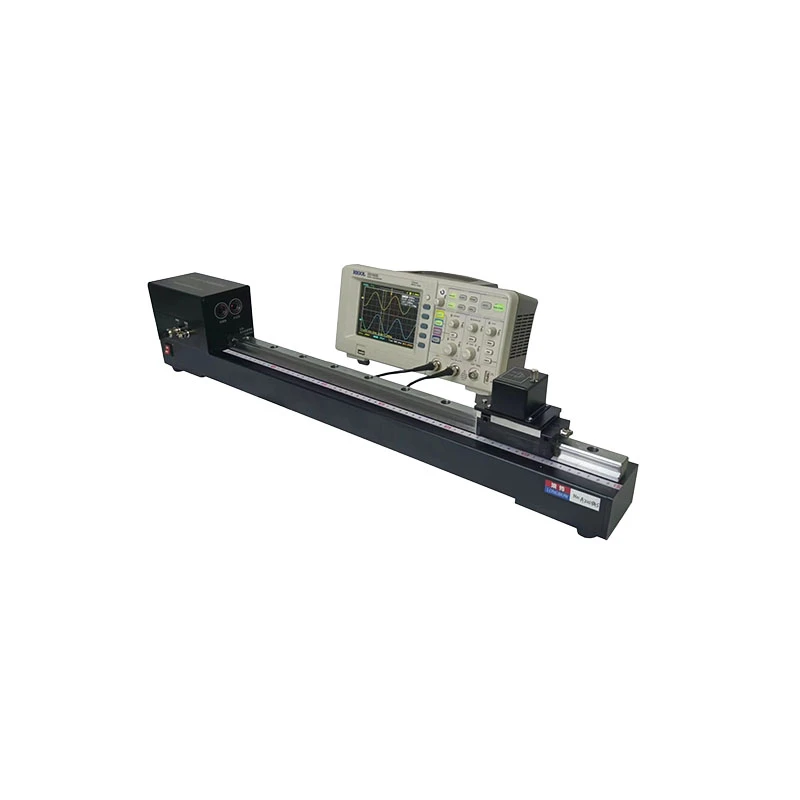

LM3000A מכשיר למדידת מהירות אור (שיטת פאזה)
מכשיר למדידת מהירות האור הזה תומך בשתי שיטות מדידה: שיטת הפאזה ושיטת הדמות של Lissajous. אורכו של המכשיר הוא 0.8 מטר, וניתן לכוונן את הנתיב האופטי מ-0 ל-1 מטר.
תיאור
מכשיר למדידת מהירות האור הזה תומך בשתי שיטות מדידה: שיטת הפאזה ושיטת הדמות של Lissajous. אורכו של המכשיר הוא 0.8 מטר, וניתן לכוונן את הנתיב האופטי מ-0 ל-1 מטר. טווח הסטת הפאזה הוא 0 - 180 מעלות . באמצעות שיטת Lissajous, התלמידים יכולים לראות בבירור דפוסים בזוויות פאזה של 0 מעלות, 45 מעלות, 90 מעלות, 135 מעלות ו-180 מעלות. הרזולוציה היא 0.2 מ"מ. תדר האפונון הוא 150 מגה-הרץ, ותדר זיהוי הפאזה הוא 455 קילו-הרץ. מנגנון זה עוזר לתלמידים להבין מושגי אופטיקה מודרניים.
שבע משימות למידה
מנגנון מדידת מהירות האור הזה מאפשר לתלמידים לבצע שבע משימות ניסיוניות. ראשית, הם מודדים את מהירות האור באמצעות שיטת הפאזה או שיטת Lissajous. שנית, הם קובעים את אורך הגל המודולציה. שלישית, הם משתמשים בשיטת הפרש התדרים למדידת פאזה. רביעית, הם לומדים את העקרונות הבסיסיים של אפנון אופטי. חמישית, הם לומדים כיול ותפעול של אוסילוסקופ. שישית, המערכת כוללת ממשק תקשורת אנלוגי, המאפשר ניסויי תקשורת לייזר אופציונליים. שביעית, ניתן להוסיף מוט שקוף כדי למדוד את מקדם השבירה או את מהירות האור במדיום. מערכת זו מתאימה- להוראה מקיפה במעבדה באוניברסיטה.
מסילות מדויקות וצריכת חשמל נמוכה
המכשיר כולל מסילה מדויקת עבור מחליף הפאזה, באורך של 600 מ"מ. השטיחות והמקביליות שניהם נשלטים בטווח של 0.02 מ"מ, מה שמבטיח דיוק גבוה. המערכת כוללת ערוץ קליטה אחד, ערוץ מדידת תדר אחד, ערוץ ייחוס אחד וערוץ אפנון אחד. צריכת החשמל היא רק 8 ואט. דיוק המדידה קטן או שווה ל-3%, ושונות משרעת של צורת הגל היא פחות או שווה ל-1%. עגלת המנסרה ניתנת לכיוון אנכי. מנגנון זה נמצא בשימוש נרחב במוסדות חינוך.
פרמטרים מרכזיים
|
פָּרָמֶטֶר |
עֵרֶך |
|
שיטות מדידה |
פאזה וליסאז'וס |
|
נתיב אור מתכוונן |
0–1 m |
|
תדר אפנון |
150 מגה-הרץ |
|
טווח הסטת פאזות |
תואר 0 - 180 |
|
דיוק מדידה |
פחות או שווה ל-3% |
